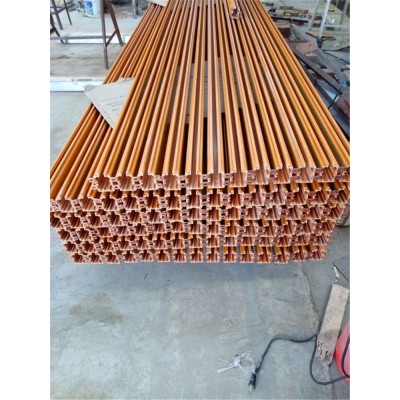

HXTS、HXTL系列多极管式滑触线由高强度工程塑料绝缘导管或铝合金保护壳、多级导电铜排、集电器以及悬吊、固定等组件组合而成。该产品以其设计紧凑、性能稳定、使用安全的特点被广泛地应用于电流较小、使用频率较高的物流自动化流水生产线以及检测线。
安全滑触线规格和基本参数表 HXTS(L)安全滑触线导轨物理参数型号 导轨
截面
mm2导管35°C时更好大连续载流量（A） 级数 可分别使用级数 配用导电器 适用起重
机吨位型号 配用数量 HXTS-4-10/50 10 50 4 3.4.5.6.7.16 JD-4-10/25 2 1-3' HXTS-4-16/80 16 80 4 3.4.5.6.7 JD-4-16/40 2 3-5' HXTS-4-25/120 25 120 4 3.4.5.6.7 JD-4-25/60 2 5-10' HXTS-4-35/140 35 140 4 3.4.5.6.7 JD-4-35/70 2 5-10' HXTS-4-50/170 50 170 4 3.4.5.6.7 JD-4-50/80 2 10-30' HXTS-4-70/210 70 210 4 3.4.5.6.7 JD-4-70/120 2 30-50' HXTS-4-80/230 80 230 4 3.4.5.6.7 JD-4-80/120 2 30-50' HXTS-3-95/300 95 300 3 3 JD-6-50/90 2 50-100' HXTS-3-140/400 140 400 3 3 JD-6-70/120 2 100' HXTS-3-150/420 150 420 3 3 JD-6-70/120 2 100' HXTS-16-10/50 10 50 16 8.10.12.14.16 JD-16-10/25 按需
注：序号 导轨截面积 S 35°C允许连续截流量（A） 35°C百米电阻Ω 50HZ、380V标准轨距允许载电流百米阻抗 mm2 w.t Cu AL Ω Ω TC 25% 40% 100% 1 10 18×0.56 50 0.1823 0.184 60 40 33 2 16 18×0.89 80 0.1140 0.116 100 68 53 3 25 18×1.39 100 0.0729 0.075 120 92 66 4 35 18×1.94 130 0.0529 0.055 170 128 86 5 50 18×2.78 185 0.0365 0.040 240 184 121 6 70 25×2.8 260 0.0260 0.028 367 288 184 7 95 25×3.8 350 0.0192 0.025 434 338 217 8 120 25×4.8 420 0.0152 0.022 553 435 276 9 400 45×35 800 0.0075 0.017 1053 832 526 10 600 45×35 1000 0.0050 0.015 1316 1040 658 11 800 45×35 1200 0.0037 0.014 1580 1250 789
1.滑触线标准长度4m。
2.滑线的级数：3-16级。
3.HXTS与HXTL相同，前者外壳为塑料，后者外壳为铝合金。
